概述

變配電室電力監控系統是一種先進的實時監測與控制方案，專為變配電室內電力設備的運行狀態而設計。該系統通過部署于電力設備上的多樣化傳感器和現場監控裝置，實現遠程在線監測與控制，能夠迅速響應電力設備或周邊環境中的異常情況（例如空調、新風機、溫濕度、漏水、消防、安防、門禁等），并通過自動化信息采集，即時向遠端監控管理中心發送監測數據和報警信息。此舉使得運維人員即使身處遠端也能及時獲取設備運行狀況，進而采取必要的操作和監視措施。

系統組成與功能

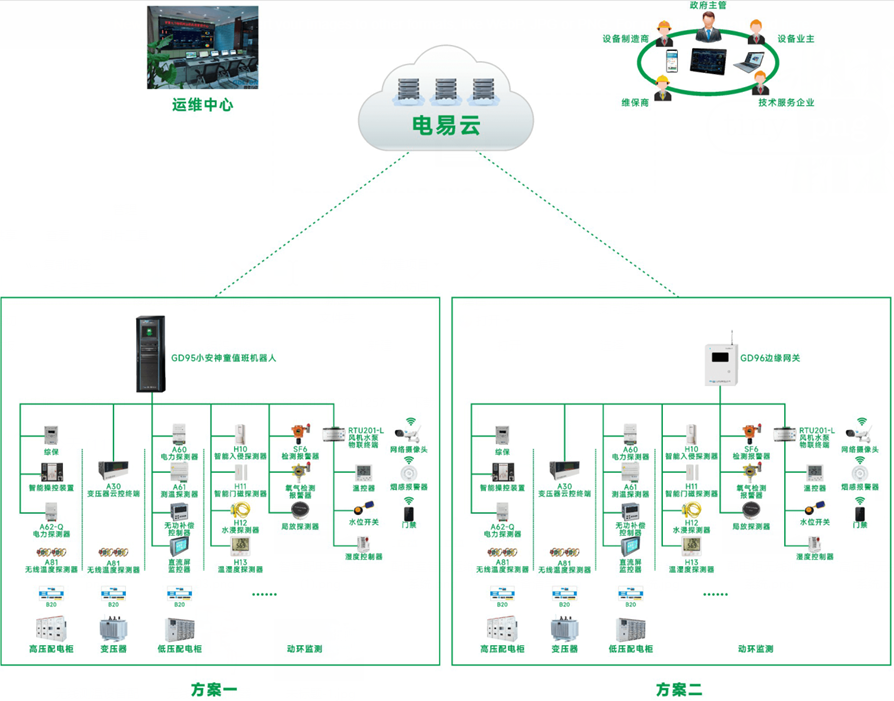

系統架構

變配電室電力監控系統主要由三大組成部分構成：監控平臺、通信傳輸設備以及終端采集設備。其中，監控平臺負責數據處理、分析及展示；通信傳輸設備確保數據在終端采集設備與監控平臺之間的高效傳輸；而終端采集設備則通過安裝在電力設備上的各類傳感器實現對電力參數及環境狀況的精確測量。

核心技術

該系統綜合運用了在線監測技術、傳感技術、數字信號處理技術、無線通信技術等多種先進技術。通過這些技術的應用，系統不僅能實時監測配電線路的電流、電壓、功率、功率因數等關鍵電氣參數，還能監控配電室內部的溫濕度、水位、門禁狀態、安防情況等非電氣參數，確保全面掌握配電室的整體運行狀態。

主要功能

• 值班監控功能：為配電室值班人員提供24小時不間斷的監控界面，使其能夠遠程實時了解配電室的工作情況。

• 實時數據查詢：支持用戶隨時查詢系統當前正在監測的各項數據指標。

• 歷史數據查詢：允許用戶查閱自系統啟用以來的所有歷史數據記錄。

• 事件順序記錄：能夠按照事件發生的順序和特性，分類存儲配電室設備狀態、通信通道狀態變化、終端設備運行狀態變化等信息。

• 報警預警功能：當檢測到開關位置變化、保護動作、遙測值超出范圍、門禁安防異常、環境異常、通信異常、終端運行異常等情況時，系統將自動觸發報警機制。

• 信息打印記錄：系統具備將所需信息按照預設格式輸出至打印紙的功能。

系統特點與應用價值

系統特點

• 分層分布式設計：采用分層分布式系統結構，易于維護和擴展，適應不同規模的配電室需求。

• B/S架構：支持Web瀏覽器訪問和移動應用客戶端查看，方便運維人員隨時隨地監控信息。

• 模塊化設計：層次分明，各模塊相對獨立，耦合度低，提高了系統的靈活性和可維護性。

• 高可靠性：選用高性能工業級通信設備，能夠在惡劣環境下長時間穩定工作，確保通信暢通無阻。

應用價值

• 提高供電可靠性：通過實時監測電力參數，提前發現潛在故障，有效避免停電事故，提升供電穩定性。

• 優化能源管理：系統收集并分析電力使用數據，為制定節能策略提供依據，比如根據峰谷電價調整負荷分配，減少電費開支。

• 簡化運維管理：自動報警功能減輕了運維人員的工作負擔，同時提供的歷史數據記錄有助于深入分析設備運行狀況。

• 增強安全性：實時監測電流、電壓等重要參數，一旦發現異常立即斷電，防止設備損壞和人員傷亡事故的發生。

應用場景

變配電室電力監控系統適用于多種配電室環境，包括但不限于：

• 商業建筑：確保辦公樓宇、購物中心等場所的電力供應連續性，保障商業活動的順利進行。

• 工業設施：為工廠、礦山等生產型企業提供穩定的電力支持，助力企業提高生產效率。

• 市政設施：服務于城市基礎設施如橋梁、隧道、公園等，保證公共服務設施的正常運作。

• 居民區：為住宅小區內的住戶提供安全可靠的電力服務，維護社區生活的和諧穩定。

變配電室電力監控系統通過集成先進的信息技術，實現了對電力設備和環境的全面、實時監控與管理。該系統不僅提高了電力系統的運行效率和可靠性，還簡化了運維管理，增強了安全性。隨著技術的不斷進步和應用的日益廣泛，變配電室電力監控系統必將在未來的電力行業中發揮更加重要的作用。
